Peu
de modifications sont donc nécessaires pour utiliser ce microscope dans
le but de réaliser des microphotographies.
Les têtes destinées à la photographie reçoivent des adaptateurs de
Type C ( Vidéo ) ou T 42 ( Photo ).
L'utilisation d'une WebCam sort du cadre d'utilisation pour lequel
était prévu ce microscope. La source lumineuse équipée d'une ampoule
halogène, perturbe l'équilibre des couleurs capturées par la caméra
Vesta Pro. La caméra ne disposant plus de son objectif d'origine colore
d'une teinte rosée voir rouge, les images les plus exposées.
Pour rétablir une vision naturelle des couleurs au travers de la
caméra, il faut supprimer les ondes Infra-rouges du spectre lumineux.
L'ampoule halogène doit donc être supprimée au profit d'une Led
Blanche diffusant de la lumière froide ( sans IR ).
L'ampoule halogène est alimentée par un transformateur interne de 6
volts alternatif en sortie. La Led qui doit être mise en place
fonctionne sur un courant continu de 3,6 volts.
Un petit montage est nécessaire pour adapter la Led au courant de
sortie du transformateur du microscope.
L'avantage d'intégrer la Led Blanche dans le foyer du microscope, est
de bénéficier de l'équipement déjà en place. De plus les leds ont
une durée de vie bien supérieure aux ampoules halogènes. L'intensité
lumineuse est contrôlable directement par le potentiomètre du
microscope.
Contrairement à la réalisation d'une source lumineuse externe, il
n'est pas nécessaire de se procurer de potentiomètre ni de coffret de
montage. L'assemblage est plus aisé, et s'intègre parfaitement à la
place de l'ampoule d'origine sous l'optique de l'éclairage.

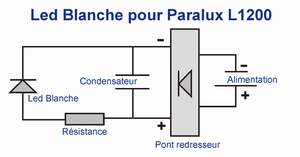

Source de Lumière
Froide
- Pont redresseur 10 v
- Condensateur polarisé 2200 µf
- Résistance ajustable 220 Homs
- Led Blanche 5600 Mcd ou 7200 Mcd 3,6 v
- Support DIP
- Plaque pour montage de circuits
|
